Module CH32F103C8T6 type C

Chi tiết

Module CH32F103C8T6 type C là module phát triển dự trên mạch STM32F106C8T6, là board mạch chủ dựa trên MCU cơ bản nhất phù hợp cho nghiên cứu học tập, làm các đồ án, dự án DIY,…v…v

Có giao diện tải xuống gỡ lỗi mô phỏng SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi nhanh

Sử dụng jack cắm type C, có thể sử dụng để giao tiếp và cấp nguồn, tương thích với các giao diện sạc android thông thường

Lưu ý:

• Mô-đun này được phát triển dựa trên mạch STM32 chứ không phải là board STM32 cho nên sẽ không tương thích hoàn toàn, tuy nhiên, bạn có thể dùng ST-LINK V2 để nạp code bình thường với trình biên dịch arduino.
• Với hàng chân kép, mặc định chưa được hàn sẵn, người dùng có thể chọn hướng hàn phù hợp với tình huống ứng dụng của mình

Hướng dẫn sử dụng với arduino và st-link V2

• Hướng dẫn cài driver St-link: https://tapit.vn/huong-dan-cai-dat-driver-cho-mach-nap-st-link-v2/
• Hướng dẫn cài board: https://tapit.vn/huong-dan-lap-trinh-stm32f1-voi-ide-arduino/

Sơ đồ kết nối

Code tham khảo:

void setup() {

  pinMode(PC13, OUTPUT);
}

void loop() {
  digitalWrite(PC13, HIGH);
  delay(1000);
  digitalWrite(PC13, LOW);
  delay(1000);
}

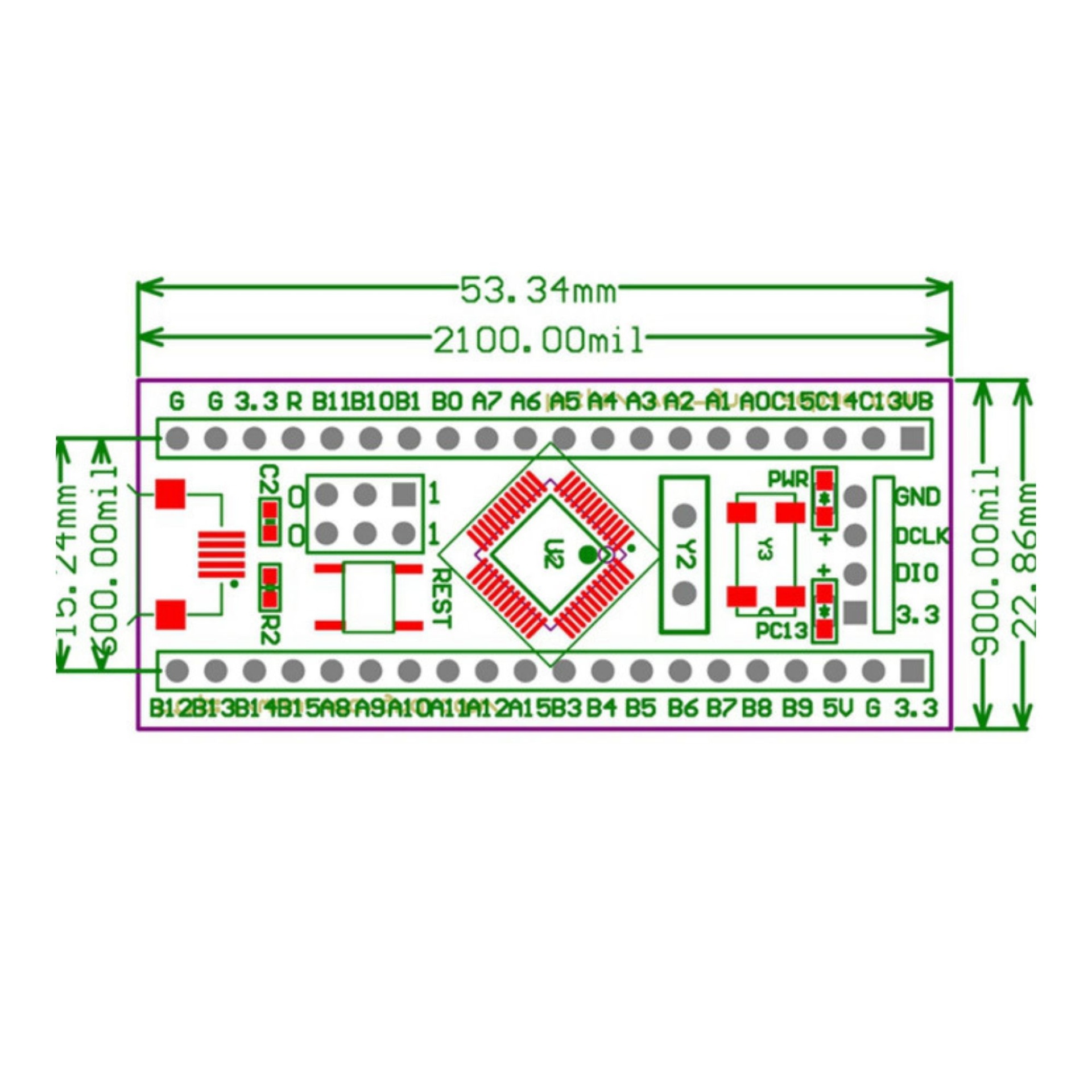

Kích thước sản phẩm Module CH32F103C8T6 type C

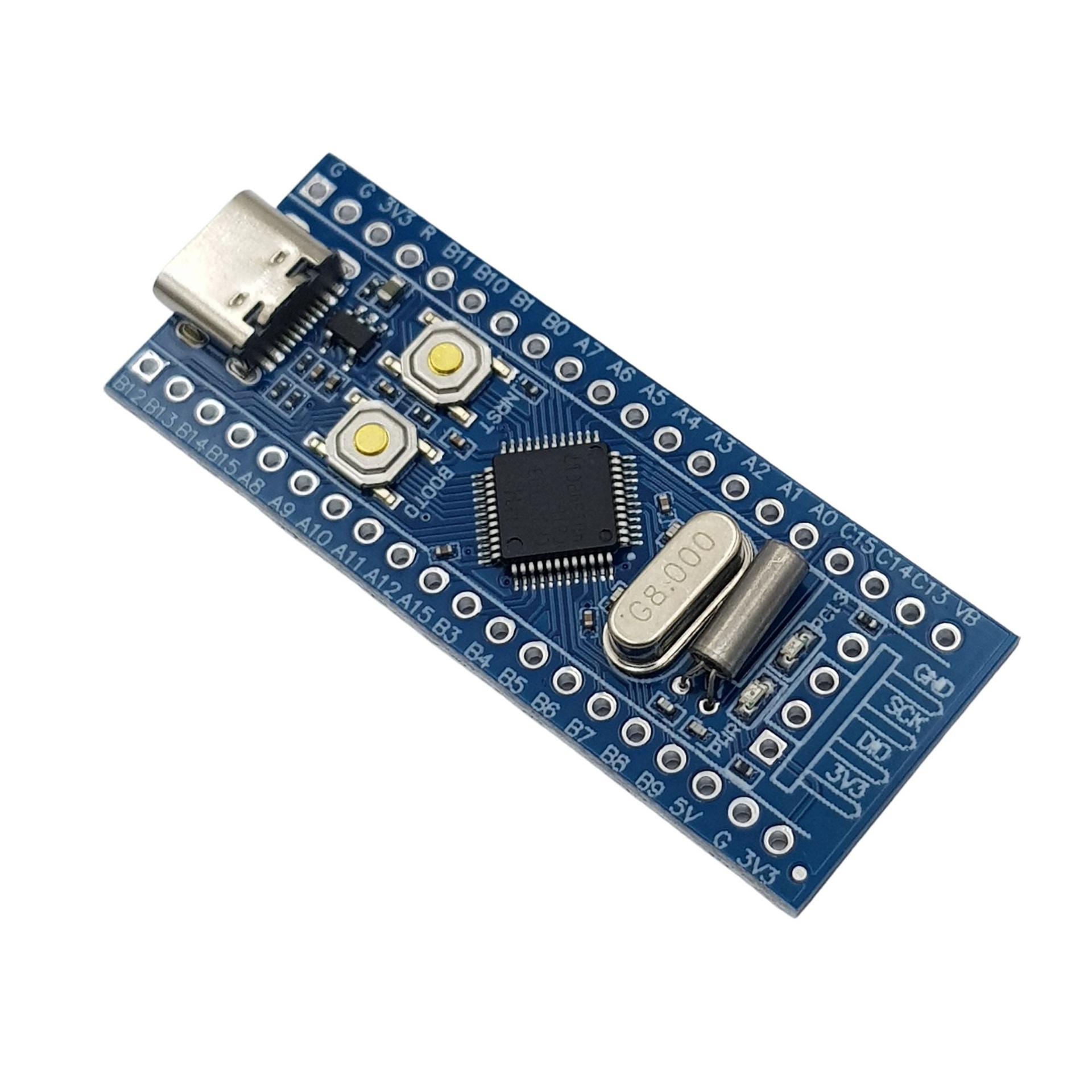

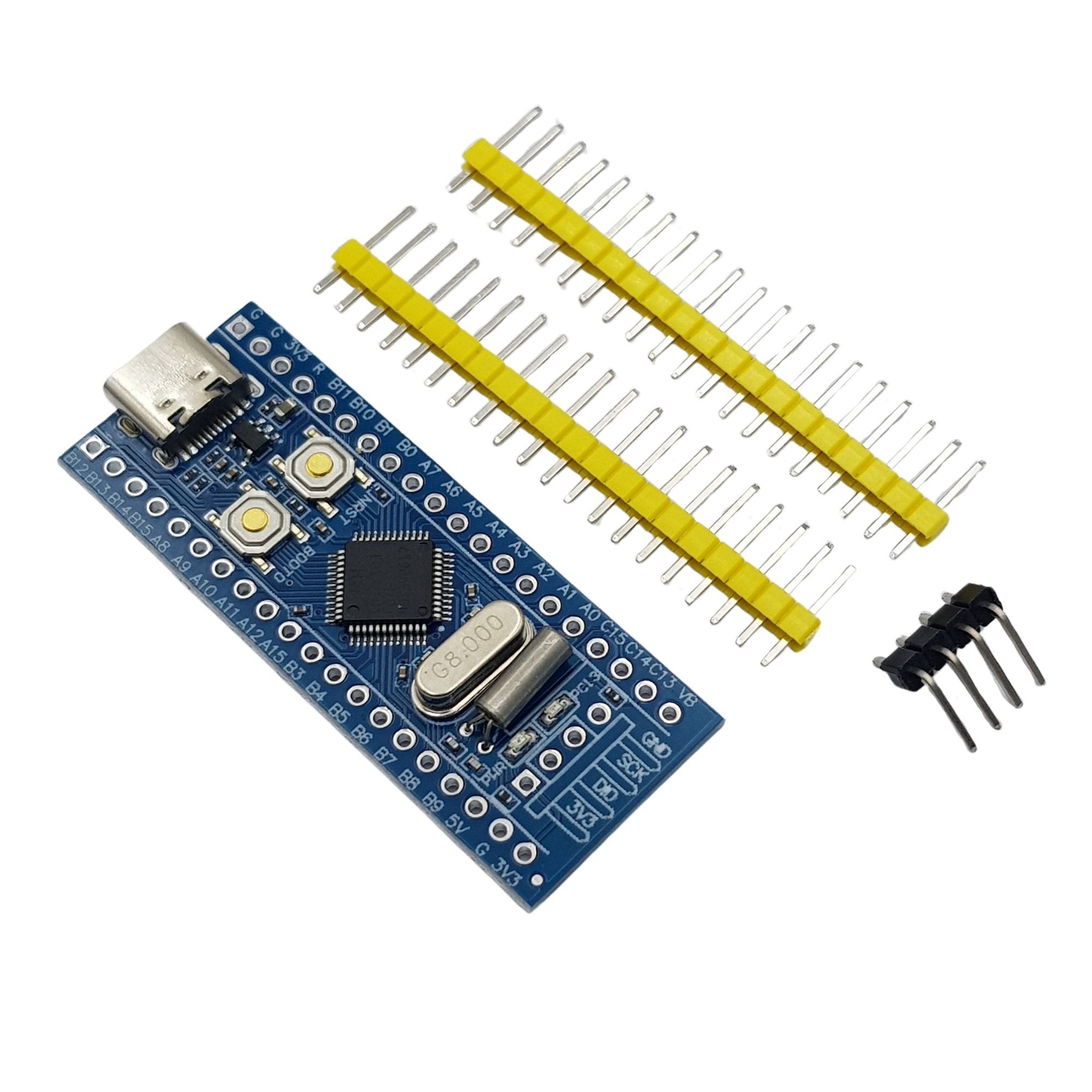

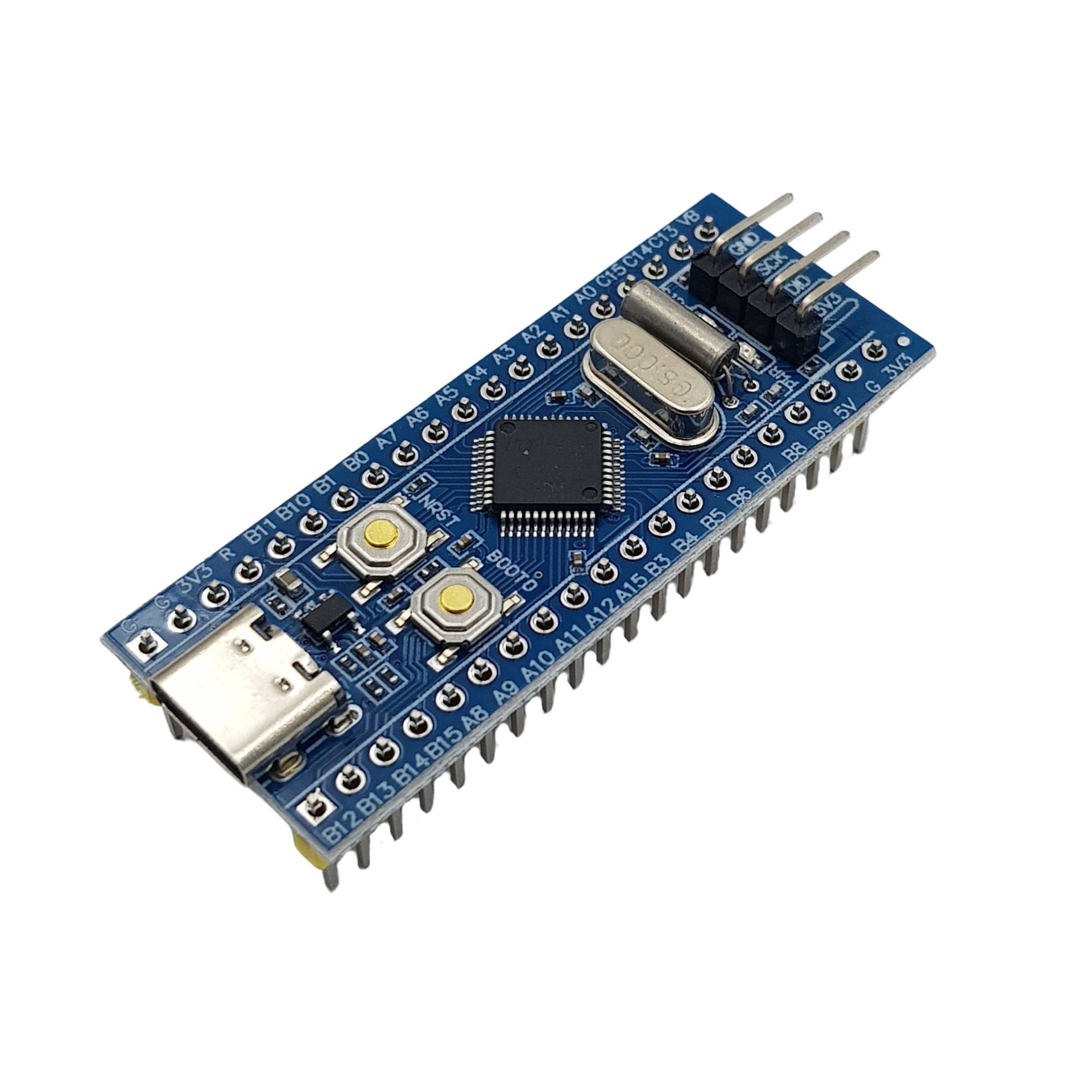

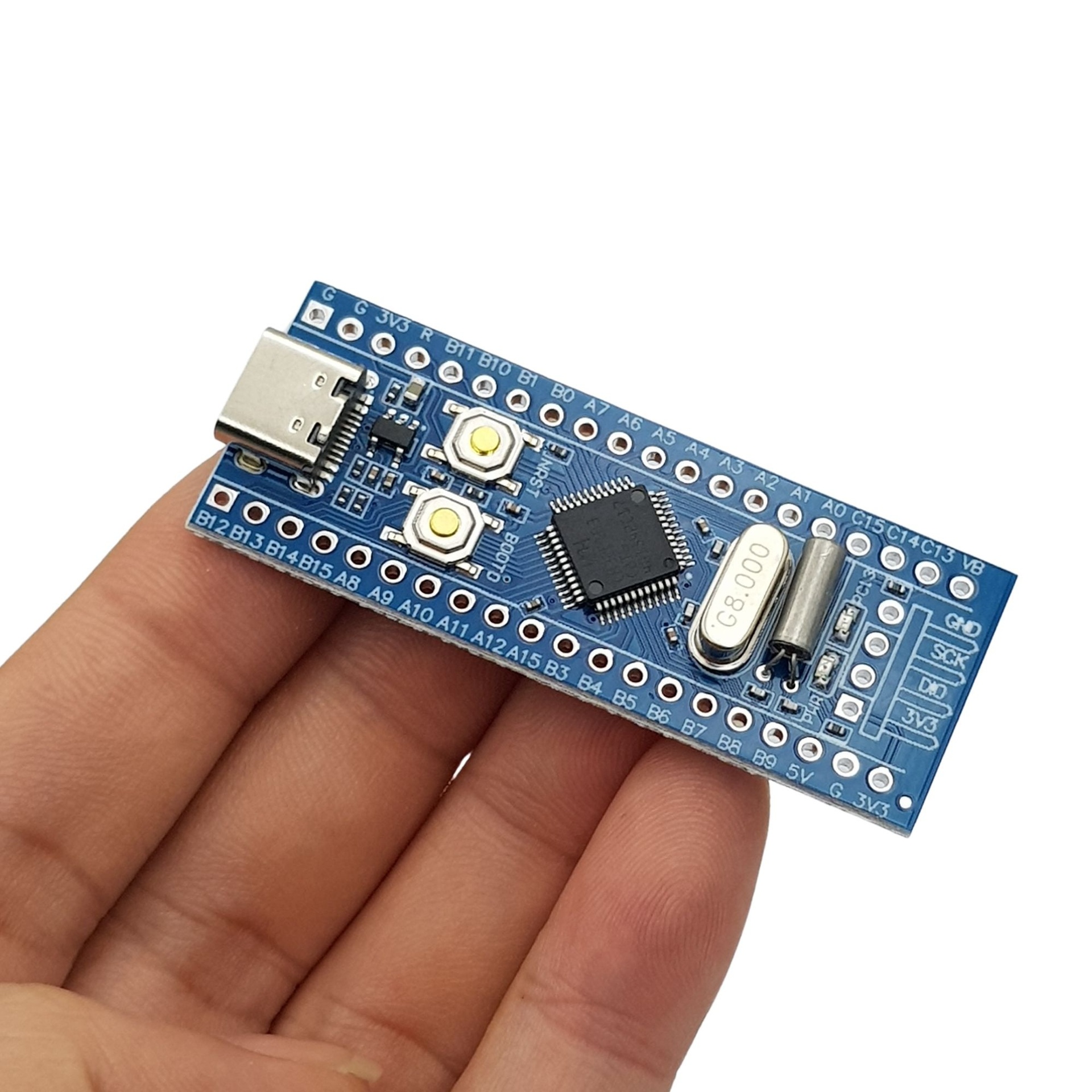

Hình ảnh sản phẩm
